Полиэтилен терефталат в качестве основного изолятора нагревательной пленки
Полиэтилен терефталат (ПЭТ, ПЭТФ, дакрон, полиэстер, лавсан, майлар) в качестве основного изолятора нагревательной пленки.
Полиэтилен терефталат – это материал мало кому известный пока не скажешь просто – ПЭТ! (ПЭТ, ПЭТФ, дакрон, полиэстер, лавсан, майлар) ПЭТ – всем известная аббревиатура на бутылках. Именно этот материал с незначительными отличиями используется в пленочных инфракрасных полах.
Удивлены? И я удивился когда впервые об этом узнал, ведь такой материал, кажется, напрочь таки банальным! Банальным?
Не думаю, вот его физико-химические свойства:
класс – полиэстер
(полимеры многоатомных спиртов + многоосновные кислоты или их альдегиды получены методом поликонденсации)
тип – термопласт
прочность - износостойкая
диэлектрические свойства – отличные
химическая стойкость - устойчива к большинству органических растворителей (но не к аммиачным и щелочным средам, хлорофенолам и фенолам. Слабая стойкость к щелочам означает недостаточную устойчивость к бетону и строительным смесям)
биологическая устойчивость – высокая
плотность – 1,4 г на см3
температура плавления – 260 С
устойчивость к ультрафиолету – низкая
.jpg)
В разных странах свое время этот материал назывался по своему:
в Германии – текадур и текапет, во Франции – тергал, в бывшей ФРГ – тревира, в США – дакрон, в Британии – терилен, а в Японии – теторан.
В постсоветских странах он назывался ЛАВСАН, это аббревиатура от Лаборатория высокомолекулярных соединений Академии наук
Теперь, узнав больше о полиэтилентерефталате, вы будете спокойнее относительно надписи PET на вашей инфракрасной пленке.
Часто задаваемые вопросы
- лучше всего под ламинат, так же можно использовать под линолеум ламинат и ковролин, а так же с правильным монтажом – под плитку
- потребление в среднем составляет 0,025-0,06 кВт м2 в час
- нет, там нет соответствующей защиты и заземления
Инфракрасная пленка
Инфракрасный пленочный пол – абсолютно безопасный современный обогрев
Все системы отопления имеют хотя бы один недостаток: водяные – риск потопа, электрические – инертность работы, обычные радиаторные – малая эффективность. Только инфракрасный пленочный пол считается самым безвредным:
- устанавливается в любом помещении (в многоэтажках и частных домах);
- исключен риск повреждения всей системы при перегрева определенного участка;
- направленность теплового излучения, обогрев не воздуха, а непосредственно человека.
Тепло от инфракрасного источника поднимается медленно, без завихрений и сквозняков. Это здоровый обогрев без поднятия пыли в помещении.

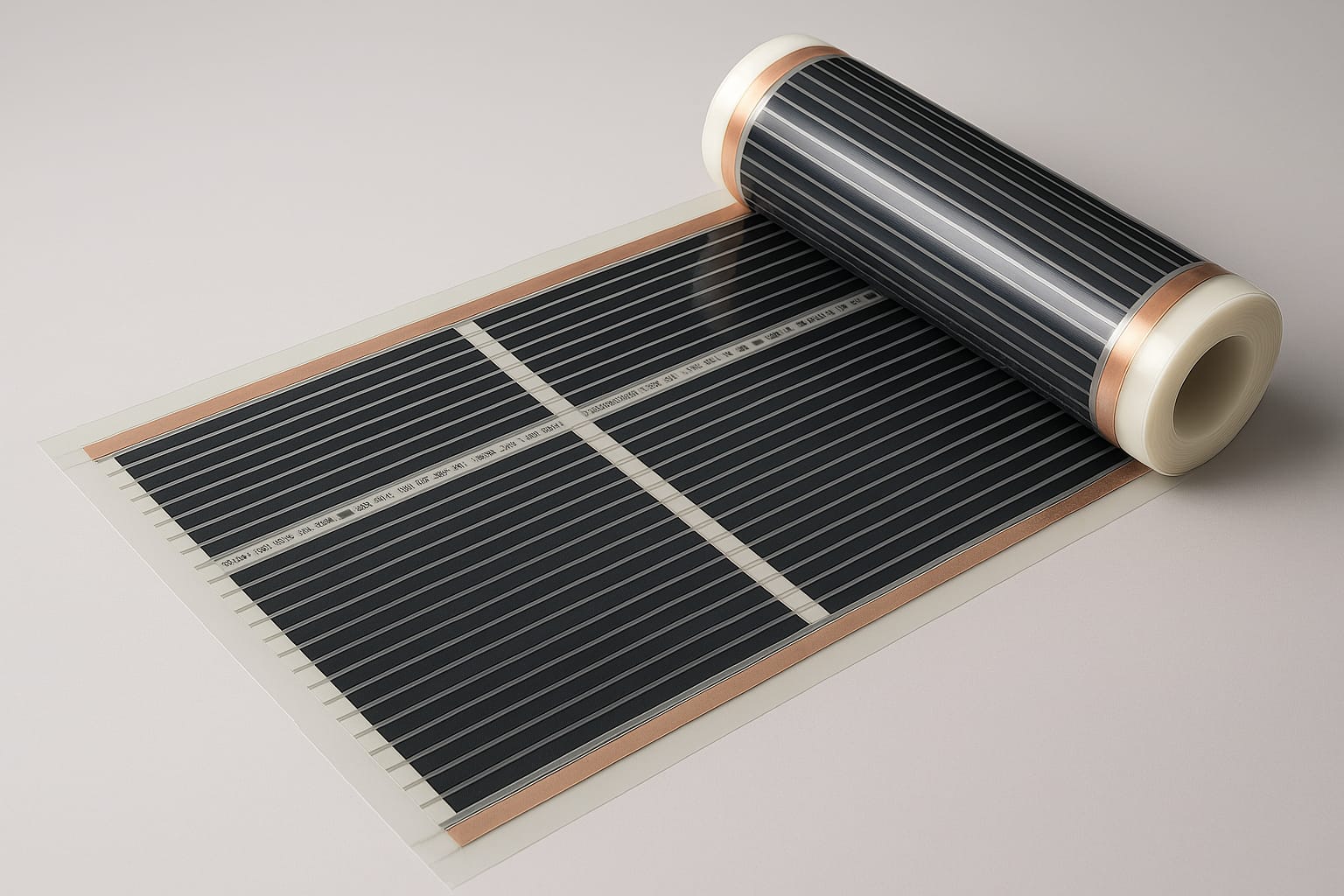

Структура термопленки
Теплый пол на основе пленочных нагревателей – это многослойная конструкция с двусторонним ламинированием плотным полимером, между слоями которого расположена углеродная наноструктура. Этот нагревательный элемент – гексагональная решетка, сформированная атомами углерода. Структурный элемент толщиной несколько нанометров обладает способностью создавать лучи дальнего инфракрасного спектра.
Электричество для подпитки проводящих полос подается по медно-серебряным проводникам от подключенного терморегулятора. Места соединения углеродных нагревателей с токопроводящей шиной покрыты антиискровой сеткой, выполненной из серебра.
Нагреватель надежно укрыт от попадания влаги, возгорания и пробоев, но при этом полимерное покрытие не задерживает, полноценно пропускает инфракрасное излучение.
Матовая пленка имеет больше шаров изоляции, как видете между медью и карбоном проходит специальная паста - антиискра
.jpg)
Принцип работы
Источник питания системы – электрическая сеть. Ток проходит по проводникам, преобразуется в тепловую энергию, термопленка излучает инфракрасные лучи и отрицательно заряженные ионы (анионы). Они благотворно воздействую на организм человека, поскольку близки спектрально к солнечному свету.
При укладке разрезать пленку можно строго в указанных местах. Расстояние между соседними линиями разреза не менее 25 см.
Технические особенности
Современная ИК-пленка имеет стандартные размеры:
- толщина – 0,23-0,47 мм;
- ширина – 0,5-1 м;
- длина определяется индивидуально, 1 рулон – 50 м;
- мощность (1м2) – 25-35 Вт/ч;
- удельная температура - 33°С.
В системах пленочного типа происходит нагрев отдельно уложенных между изолирующим слоем нагревательных полосок. Именно от состава этих нагревателей зависит классификация термопленок. Они бывают двух категорий:
- углеродными (карбоновыми). Нагревательные полоски залиты полиэтилентерефталатом – надежным прочностным барьером. Срок службы такой модификации нагревателей превышает 20 лет. Пленка поставляется в рулонах шириной 50-100 см. Параллельное соединение элементов дает больше уверенности в работоспособности системы (при перегорании одного стержня функциональность других остается непоколебимой). Пленочный пол с карбоном относится к резистивным теплоэлементам, зафиксированным между слоями лавсановой пленки. Форма карбоновых дорожек не имеет значения. Пленка может оснащаться линейными, волнистыми нагревателями с фиксированным расстоянием между соседними дорожками или быть в форме монолитного полотна. Такое устройство подходит под большинство современных напольных покрытий, в том числе и под плитку.
- биметаллическими. Это конструкция из полиуретановой пленки, между слоями которой расположена медная и алюминиевая прослойка с различными присадками. Форм-фактор таких нагревателей аналогичен – в виде рулона со сравнительно крупными нагревательными секциями. Отличительная черта – отсутствие заземления (вопрос решается путем подключения защитной автоматики) и несовместимость с плиточным покрытием.
.jpg)
