Як зробити електричну теплу підлогу своїми руками за схемами

Є багато видів електричної теплої підлоги, відрізняються вони типом нагрівача і придатністю під тип підлогового покриття. Отже, розглянемо варіанти монтажу теплої підлоги своїми руками відповідно до типу нагрівача за схемами.

Для монтажу електричних підлог вам знадобитися такий інструмент:

- плоскогубці

 - рулетка

 - рівень

 - викрутки плоскі

 - можливо шліфмашинка

 - молоток і зубило

 - перфоратор або дриль з ударним механізмом

 - ізоляційна стрічка

 - будівельний фен (при установці стержневої підлоги)

 - ножиці (при монтажу плівки)

Тут ви можете зробити найращий вибір по електричним теплим підлогам!

 Дізнайтеся загальну інформацію про монтаж електричної і водяної теплої підлоги

1. Кабельні системи (нагрівальні мати і кабель):

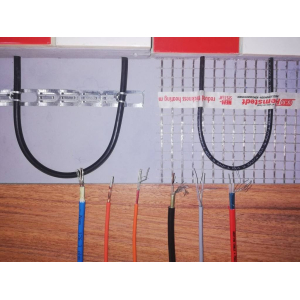

Нагрівальні кабелі теплої підлоги мають одну суть в монтажі, будь то двожильні або одножильні, з укладанням в стяжку або плитковий клей, суть монтажу особливо не змінюється, є відмінність в деталях.

 Отже в першу чергу потрібно розуміти, що у вас не зовсім холодна основа чорнової підлоги, якщо вона холодна - обов'язково потрібно утеплювати (щільність утеплювача від 35 кг на м3). Для другого поверху і вище з опалювальним приміщенням знизу утеплення не обов'язкове.

 Зробіть рівну, чисту поверхню, намалюйте заздалегідь схему, де будуть стояти меблі, можете крейдою так само на підлозі промальовувати, де і що буде стояти. Пам'ятайте про стандартні відступу для електричної теплої підлоги - 5 см від меблів і 10 см від стін.

 Отже, ми маємо утеплену основу, далі на неї укладається нагрівальний кабель.

 Під стяжку кабель може встановлюватися, закріплюючись на монтажну стрічку або армуючу сітку осередками 5, 10 см, а в плитковий клей - на монтажну стрічку або двосторонній скотч.

 Крок укладання кабелю під стяжку - 10-15 см (рідко 8 см). Тут можна використовувати кабелі будь-якої товщини 3,5-8 мм. Потужність кабелю 15-20 Вт м / п, а потужність на 1 м2 залежить від цілей (для комфорту 130-150 вт м2, для опалення 150-200 Вт м2 в залежності від тепловтрат). Нагадаємо товщина стяжки не менше 3 см і не більше 6 см. Бажано додавати пластифікатор і фібру, можна по краю використовувати демпферну стрічку.

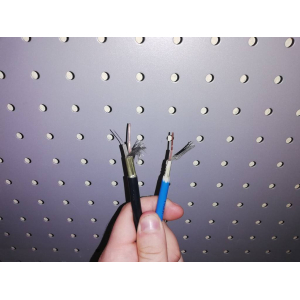

Найкращий спосіб укладання - змійка. При використанні одножильного нагрівального кабелю врахуйте зворотній контур (повернення до джерела струму).

Під плитку в клей використовують обов'язково тонкі кабелі з кроком укладання 7-10 см (не більше 10 см, так як може утворитися теплова зебра), потужністю до 20 Вт м / п і товщиною до 4,5 мм. Перед укладанням плитки можна, але не обов'язково, пролити 5 мм сумішшю для більшої зручності, крім іншого ви зменшите вірогідність пошкодження кабелю і утворення пустот або просто кладіть плитку з плитковим клеєм.

Після того як ви встановили теплу підлогу перевірте її тестером (це так само потрібно робити при покупці), далі заливайте бетоном або укладайте плитку.

Установка нагрівального мату під плитку має таку ж суть як установка нагрівального кабелю, просто мат укладати значно простіше. Більшість матів - тонкі, двожильні і укладаються під плитку в клей. Але є товсті мати для стяжки, вони вимагають заливки сумішшю в 3-6 см. Так само на ринку зустрічатися мати одножильні, що вимагають повернення силового проводу до терморегулятора.

Терморегулятор для кабельних систем встановлюється в дозволеному зручному місці, сам датчик підлоги ховається обов'язково в гофру, так щоб його можна було вилучити і замінити.

Важливо! : Нагрівальний кабель різати не можна! Є ризик непоправного пошкодження підлоги.

У нагрівальних матах, які стандартно мають ширину 50см, можете перерізати сітку як вам завгодно.

Ходіть по кабелю і матах акуратно, щоб не пошкодити ізоляцію, сильно не стискаючи кабельні системи.

Важливо! Не перевіряйте теплу підлогу до повного висихання стяжки або клею. Пам'ятайте для бетону це до 28 днів!

Монтаж плівкових теплих підлог:

Інфрачервона плівка при монтажі під лінолеум, ламінат або ковролін має схожий спосіб дій:

На рівну чисту поверхню покладіть підкладку з відбивачем (чорнова основа має бути завжди сухою). Далі укладайте інфрачервону плівку мідними шинами вниз, відступаючи від стін 10 см, а від меблів 5 см (нарізайте плівку по пунктирних лініях, зазвичай ширина смуг 50, 80, 100 см, а крок нарізки 20-25 см). Потім підключіть плівку через клемники паралельним з'єднанням між собою і приєднайте до терморегулятора за допомогою мідного провідника перерізом 1,5, завчасно заховавши датчик під плівкою. Бажано покрити всю цю теплу підлогу поліетиленом від 150 мікрон і проклеїти по периметру скотчем.

Виконайте перевірку на нагрів.

Покладіть підлогове покриття - ламінат. Якщо ви використовуєте м'яке покриття, тоді додатково накрийте плівкову підлогу тонким ДВП 3-5 мм і закріпіть так, щоб поверхня стала стаціонарної, потім покрийте ДВП лінолеумом або ковроліном.

Не вмикайте відразу тепла підлога під ламінат, дайте ламінату подихати, потім поступово протягом тижня підвищуйте температуру від початкової до 28-30С
